卡式明装 FP-KM 特点 : 1. 风量 350-2000 m3/h 。 2. 外形美观，结构紧凑，厚度为 320-380mm 3. 色彩高雅，美化室内装璜。 4. 前装饰面板可整块拆装，便于机组定期的检修保养。 5. 特殊设计的空气过滤器安装方式，无需工具即能拆装过滤器， 6. 清洗...

卡式明装FP-KM特点:
1.风量350-2000 m3/h。
2.外形美观，结构紧凑，厚度为320-380mm
3.色彩高雅，美化室内装璜。
4.前装饰面板可整块拆装，便于机组定期的检修保养。
5.特殊设计的空气过滤器安装方式，无需工具即能拆装过滤器，
6.清洗保养极为方便。
7. 冷媒水可从底部或后部进出。
8. 冷凝水盘可根据要求采用不锈钢材料
9. 用户选择本产品时，请用户根据设计要求结合技术参数选择型号

FP-XD吸顶式风机盘管参数表

商品介绍

型号性能			FP- 34	FP- 51	FP- 68	FP- 85	FP- 102	FP- 136	FP- 170	FP- 204	FP- 238
额定风量m³/h		高	340	510	680	850	1020	1360	1700	2040	2380
		中	260	390	510	640	770	1020	1280	1530	1790
		低	170	260	340	430	510	680	850	1020	1190
额定冷量KW Kcal/h		H	1.98	2.8	3.87	4.58	5.42	7.38	9.08	11.1	12.9
额定冷量KW Kcal/h		H	1702	2408	3328	3938	4661	6346	7808	9546	11094
额定热量KW Kcal/h		H	3.39	4.5	6.35	7.45	9.22	12.4	16.3	19.5	20.2
额定热量KW Kcal/h		H	2915	3870	5460	6407	7930	10665	14020	16770	17370
输入功率 W	12Pa	H	37	52	62	76	96	134	152	189	228
	30Pa	H	44	59	72	87	108	156	174	212	253
	50Pa	H	49	66	84	100	118	174	210	250	300
噪声 dB（A）	12Pa	高	37	39	41	43	45	46	48	50	52
	30Pa	中	40	42	44	46	47	48	50	52	54
	50Pa	低	42	44	46	47	49	50	52	54	56
水量 Kg/h			350	510	680	800	980	1280	1600	1920	2230
水阻 KPa			30	30	30	30	40	40	40	40	50
风机数量			1	2				3	4
重量Kg	WA		17	18	19	22	26	39	43	49	52
重量Kg	带回风箱		20	22	23	27	30	44	48	54	58
进出水接管			3/4^‘'内螺纹
凝结水管			3/4^‘'外螺纹
电源			220V/50Hz
备注			1、供冷量工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。 2、供热量工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。 3、机组经2.0MPa耐压试验，允许最大工作压力1.6MPa。 4、另有四管制（一加二、而加二、三加一）机组。

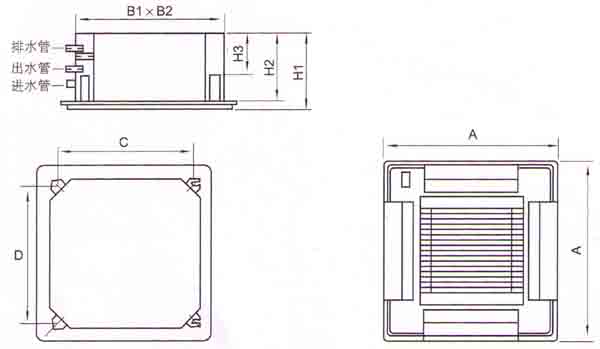

FP-XD吸顶式风机盘管(FP-KM卡式明装风机盘管)尺寸图

卡式明装风机盘管外形尺寸表

型号尺寸	FP-34XD	FP-51XD	FP-68XD	FP-85XD	FP-102XD	FP-136XD	FP-170XD	FP-204XD	FP-238XD
A	650	650	650	800	800	800	950	950	950
B1×B2	580×570	580×570	580×570	710×710	710×710	710×710	832×832	832×832	832×832
C	612	612	612	687	687	687	698	698	698
D	650	650	650	800	800	800	950	950	950
H1	320	320	320	385	385	385	375	375	375
H2	275	275	275	310	310	310	315	315	315
H3	90	90	90	165	165	165	170	170	170
