风机盘管/水温空调

FP-LM立式明装系列

商品名称 FP-LM立式明装系列

(设备描述及图片仅供参考，请以实物为准)

商品编号

市场价格￥0 元/个

本站价格￥0 元/个

货存数量 0 个

立式明装 FP-LM 特点 : 1. 风量 350 ～ 2000m3 /h 2. 外型美观，结构紧凑，厚度仅 230mm 。 3. 色彩高雅，美化室内装璜。 4. 出风口配有线条美观的格栅，可转换出风角度。 5. 特殊设计的空气过滤器安装方式，无需工...

商品介绍

立式明装FP-LM特点:

1.风量 350～2000m3/h
2.外型美观，结构紧凑，厚度仅230mm。
3.色彩高雅，美化室内装璜。
4.出风口配有线条美观的格栅，可转换出风角度。
5.特殊设计的空气过滤器安装方式，无需工具即能拆装过滤器，清洗保养极为方便.
6.冷凝水可从底部或后部排出。
7.冷凝水盘可根据要求采用不锈钢材料。
8. 用户选择本产品时，请用户根据设计要求结合技术参数选择型号.

FP系列盘管技术参数

型号性能			FP- 34	FP- 51	FP- 68	FP- 85	FP- 102	FP- 136	FP- 170	FP- 204	FP- 238
额定风量m³/h		高	340	510	680	850	1020	1360	1700	2040	2380
		中	260	390	510	640	770	1020	1280	1530	1790
		低	170	260	340	430	510	680	850	1020	1190
额定冷量KW Kcal/h		H	1.98	2.8	3.87	4.58	5.42	7.38	9.08	11.1	12.9
额定冷量KW Kcal/h		H	1702	2408	3328	3938	4661	6346	7808	9546	11094
额定热量KW Kcal/h		H	3.39	4.5	6.35	7.45	9.22	12.4	16.3	19.5	20.2
额定热量KW Kcal/h		H	2915	3870	5460	6407	7930	10665	14020	16770	17370
输入功率 W	12Pa	H	37	52	62	76	96	134	152	189	228
	30Pa	H	44	59	72	87	108	156	174	212	253
	50Pa	H	49	66	84	100	118	174	210	250	300
噪声 dB（A）	12Pa	高	37	39	41	43	45	46	48	50	52
	30Pa	中	40	42	44	46	47	48	50	52	54
	50Pa	低	42	44	46	47	49	50	52	54	56
水量 Kg/h			350	510	680	800	980	1280	1600	1920	2230
水阻 KPa			30	30	30	30	40	40	40	40	50
风机数量			1	2				3	4
重量Kg	WA		17	18	19	22	26	39	43	49	52
重量Kg	带回风箱		20	22	23	27	30	44	48	54	58
进出水接管			3/4^‘'内螺纹
凝结水管			3/4^‘'外螺纹
电源			220V/50Hz
备注			1、供冷量工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。 2、供热量工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。 3、机组经2.0MPa耐压试验，允许最大工作压力1.6MPa。 4、另有四管制（一加二、而加二、三加一）机组。

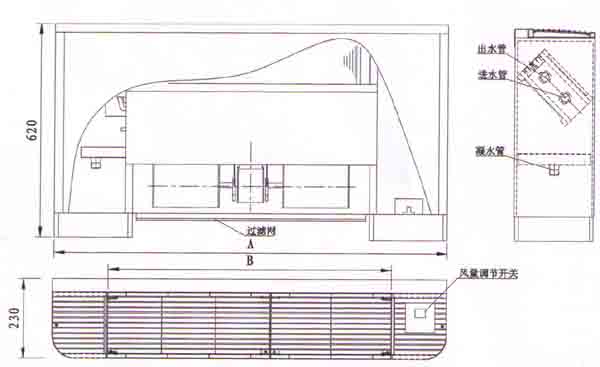

立式明装风机盘管尺寸图

立式明装风机盘管尺寸

型号

尺寸

FP-34LM

FP-51LM

FP-68LM

FP-85LM

FP-102LM

FP-136LM

FP-170LM

FP-204LM

FP-238LM

770

920

990

1140

1220

1430

1650

1870

2020

440

590

660

810

890

1100

1320

1540

1690
