产品世界

风机盘管/水温空调

FP-WA卧式暗装系列

商品名称 FP-WA卧式暗装系列

(设备描述及图片仅供参考，请以实物为准)

商品编号

市场价格￥0 元/个

本站价格￥0 元/个

货存数量 0 个

产品名称：卧式暗装 FP-WA 卧式暗装 FP-WA 特点 : 1. 风量 350 ～ 2000m3/h 2. 静音设计，运行更宁静。 3. 特殊的结构设计，可以通过回风口卸下电机及叶轮进行维修，换季时可对盘管清洗保养。 4. 有二管，四...

商品介绍

产品名称：卧式暗装FP-WA

卧式暗装FP-WA 特点:
1.风量 350～2000m3/h
2.静音设计，运行更宁静。
3.特殊的结构设计，可以通过回风口卸下电机及叶轮进行维修，换季时可对盘管清洗保养。
4.有二管，四管制机型可供选择。
5.回风箱可根据要求增加。
6.冷凝水盘可根据要求加长，保证阀门在水盘之内。求采用不锈钢材料。
7.用户选择本产品时，请用户根据设计要求结合技术参数选择型号

FP系列盘管技术参数

型号性能			FP- 34	FP- 51	FP- 68	FP- 85	FP- 102	FP- 136	FP- 170	FP- 204	FP- 238
额定风量m³/h		高	340	510	680	850	1020	1360	1700	2040	2380
		中	260	390	510	640	770	1020	1280	1530	1790
		低	170	260	340	430	510	680	850	1020	1190
额定冷量KW Kcal/h		H	1.98	2.8	3.87	4.58	5.42	7.38	9.08	11.1	12.9
额定冷量KW Kcal/h		H	1702	2408	3328	3938	4661	6346	7808	9546	11094
额定热量KW Kcal/h		H	3.39	4.5	6.35	7.45	9.22	12.4	16.3	19.5	20.2
额定热量KW Kcal/h		H	2915	3870	5460	6407	7930	10665	14020	16770	17370
输入功率 W	12Pa	H	37	52	62	76	96	134	152	189	228
	30Pa	H	44	59	72	87	108	156	174	212	253
	50Pa	H	49	66	84	100	118	174	210	250	300
噪声 dB（A）	12Pa	高	37	39	41	43	45	46	48	50	52
	30Pa	中	40	42	44	46	47	48	50	52	54
	50Pa	低	42	44	46	47	49	50	52	54	56
水量 Kg/h			350	510	680	800	980	1280	1600	1920	2230
水阻 KPa			30	30	30	30	40	40	40	40	50
风机数量			1	2				3	4
重量Kg	WA		17	18	19	22	26	39	43	49	52
重量Kg	带回风箱		20	22	23	27	30	44	48	54	58
进出水接管			3/4^‘'内螺纹
凝结水管			3/4^‘'外螺纹
电源			220V/50Hz
备注			1、供冷量工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。 2、供热量工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。 3、机组经2.0MPa耐压试验，允许最大工作压力1.6MPa。 4、另有四管制（一加二、而加二、三加一）机组。

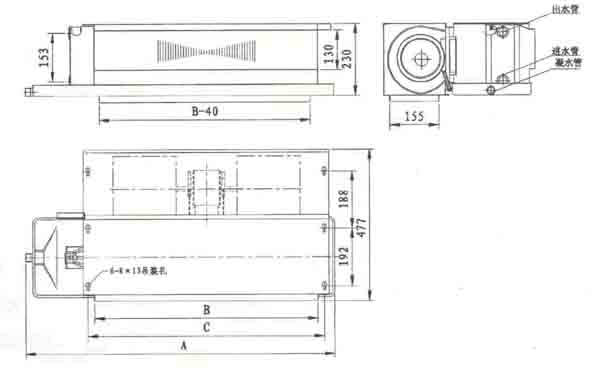

卧式暗装风机盘管尺寸表：

型号尺寸	FP-34WA	FP-51WA	FP-68WA	FP-85WA	FP-102WA	FP-136WA	FP-170WA	FP-204WA	FP-238WA
A	750	850	950	1050	1150	1350	1650	1850	1950
B	460	580	650	780	900	1100	1360	1560	1700
C	490	610	680	810	930	1130	1390	1590	1730
